行星架与销子轴孔配合公差

2295184484

大家好，如下图所示假设销子压入行星架孔，请问轴孔如何走公差？配合直径是3mm，行星架是7075铝，销子是sus416，目前计算过盈量大于0.011mm就屈服了

番茄唐龙

改成钢的，过盈量单边0.015-0.02

woodee

番茄唐龙 发表于 2022-4-6 19:48
改成钢的，过盈量单边0.015-0.02

0.015~0.020，对于钢制，这个有点儿太大吧？
根据GB_T1800.4-1999
配合应选H7/r6
轴为+0.016/+0.010
轴径偏差，双边的。

番茄唐龙

woodee 发表于 2022-4-7 15:29
0.015~0.020，对于钢制，这个有点儿太大吧？
根据GB_T1800.4-1999
配合应选H7/r6

我们做的行星，那种装滚针轴承的，行星轮销轴就是个粗的滚针，直径差不多10-15都有，然后行星架孔的公差都是给的-0.03 -0.045，压装赶紧挺舒服的啊

woodee

番茄唐龙 发表于 2022-4-7 19:18
我们做的行星，那种装滚针轴承的，行星轮销轴就是个粗的滚针，直径差不多10-15都有，然后行星架孔的公差 ...

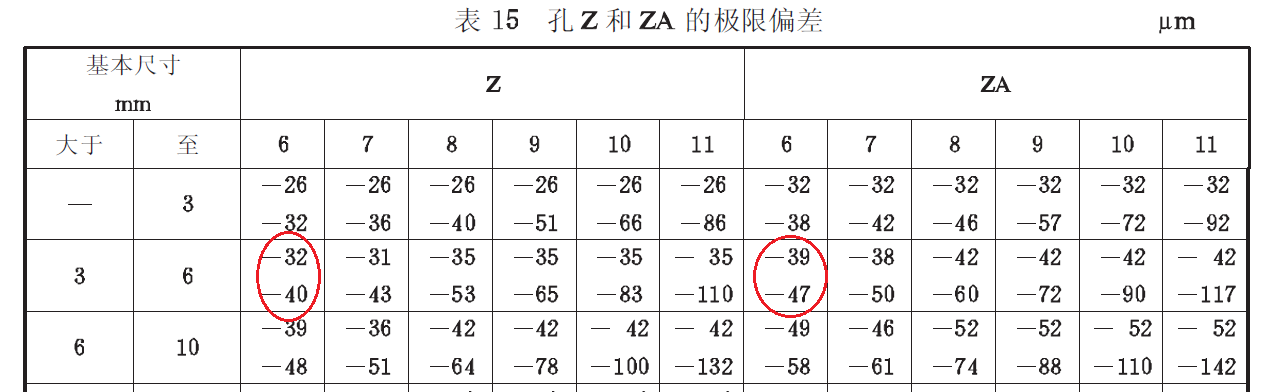

你们给的，已经要超出规范边缘了！ .        A~ZA，你们取值在Z和ZA之间：

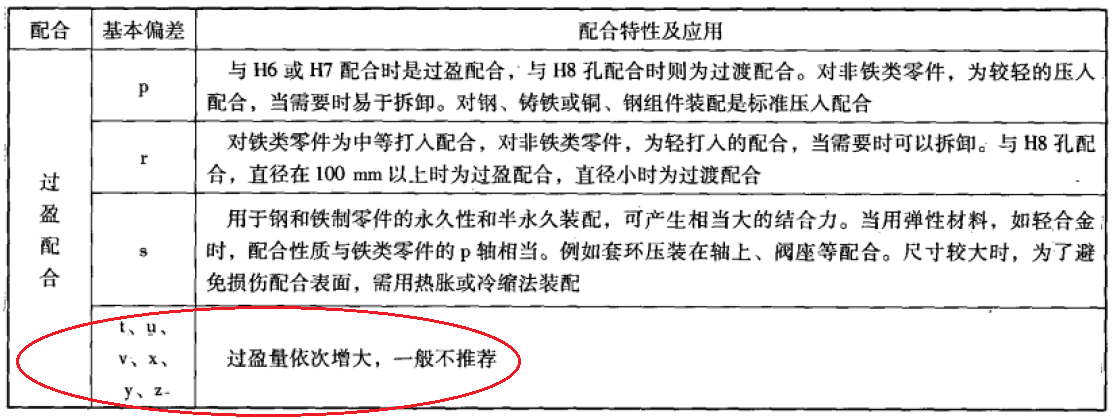

而一般推荐：




手册推荐值，都是一二百多年来机械行业一代一代人的经验积累。
我一般都按此选取，保险。

woodee

番茄唐龙 发表于 2022-4-7 19:18
我们做的行星，那种装滚针轴承的，行星轮销轴就是个粗的滚针，直径差不多10-15都有，然后行星架孔的公差 ...

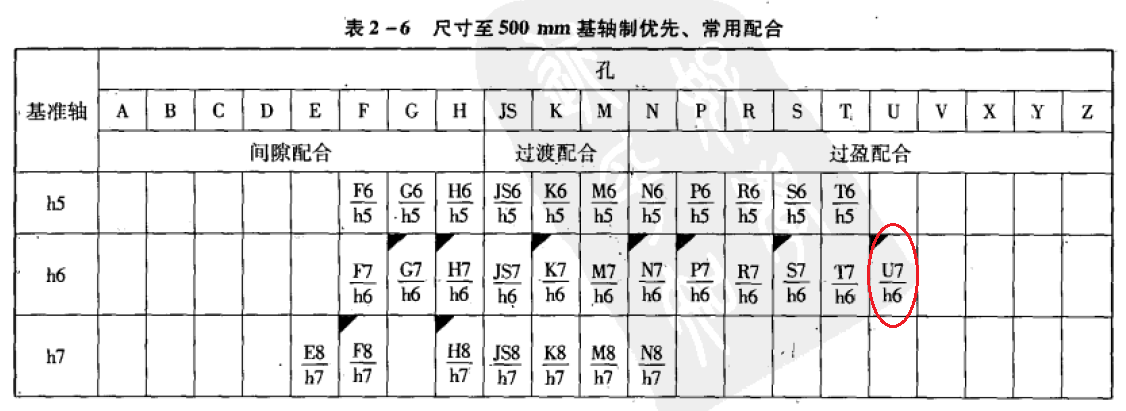

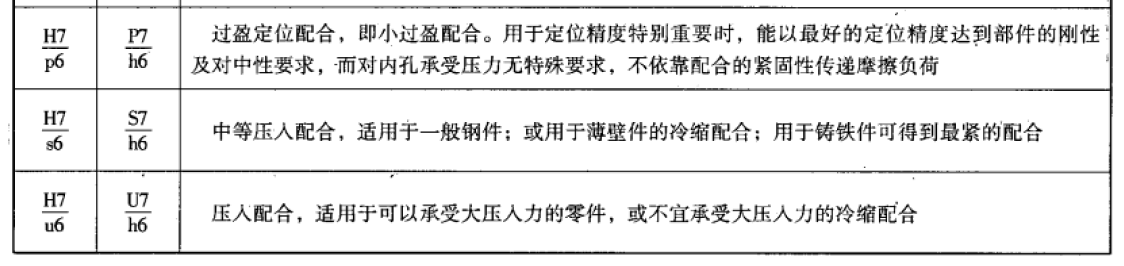

U7/h6，可以用，但适于加热压入。

番茄唐龙

woodee 发表于 2022-4-7 21:24
你们给的，已经要超出规范边缘了！ .        A~ZA，你们取值在Z和ZA之间：

而一 ...

也是啊，按规范和推荐值比较保险，咱们是按实践经验给的

sunkun0517

番茄唐龙 发表于 2022-4-7 19:18
我们做的行星，那种装滚针轴承的，行星轮销轴就是个粗的滚针，直径差不多10-15都有，然后行星架孔的公差 ...

你是咋压进去的？压进去也都屈服了。过盈量太大了，占到了1%。

番茄唐龙

sunkun0517 发表于 2022-4-15 18:16
你是咋压进去的？压进去也都屈服了。过盈量太大了，占到了1%。

还是手动杠杠式压机压的，屈服不会吧，只是在Z-ZA这个区间的配合公差国内使用经验不多，屈服要看材质的，轴是42CrMo调整 轴是GCr15淬火，要屈服可没那么容易啊

sunkun0517

番茄唐龙 发表于 2022-4-15 20:06
还是手动杠杠式压机压的，屈服不会吧，只是在Z-ZA这个区间的配合公差国内使用经验不多，屈服要看材质的， ...

直径小，手动压机可以压，这和手动压机没关系。只有轴吗？行星架孔肯定屈服了。用在要求不高的地方还行，如果是严格的地方，屈服，微动磨损，时间长了肯定失效的。
